Generatore di vapore modello SW - Serpentino

SW: generatore di vapore a serpentino, 100–4.000 kg/h (fino a 10.000 su richiesta), alta efficienza, basse emissioni NOx, esente da conduttore patentato.

SW - Generatore di vapore a serpentino

Il generatore di vapore a serpentino modello SW è progettato per offrire un’elevata efficienza e risparmio energetico, garantendo una produzione istantanea di vapore e un sistema di gestione conforme alle più recenti normative di sicurezza. Appartenendo alla categoria di generatori esonerati dalla conduzione abilitata (secondo l’Allegato III del D.M. del 7 Agosto 2020), non richiede la presenza di un operatore qualificato, rendendolo particolarmente versatile e facile da gestire in contesti industriali.

Caratteristiche principali: Produzione di vapore da 100 kg/h fino a 4.000 kg/h, estendibile su richiesta fino a 10.000 kg/h.
Pressione di esercizio: Pressione massima di bollatura pari a 12 bar.
Emissioni Low NOx: Progettato per un ridotto impatto ambientale con emissioni molto basse.
Efficienza energetica: Altissimo rendimento operativo con notevole risparmio energetico.

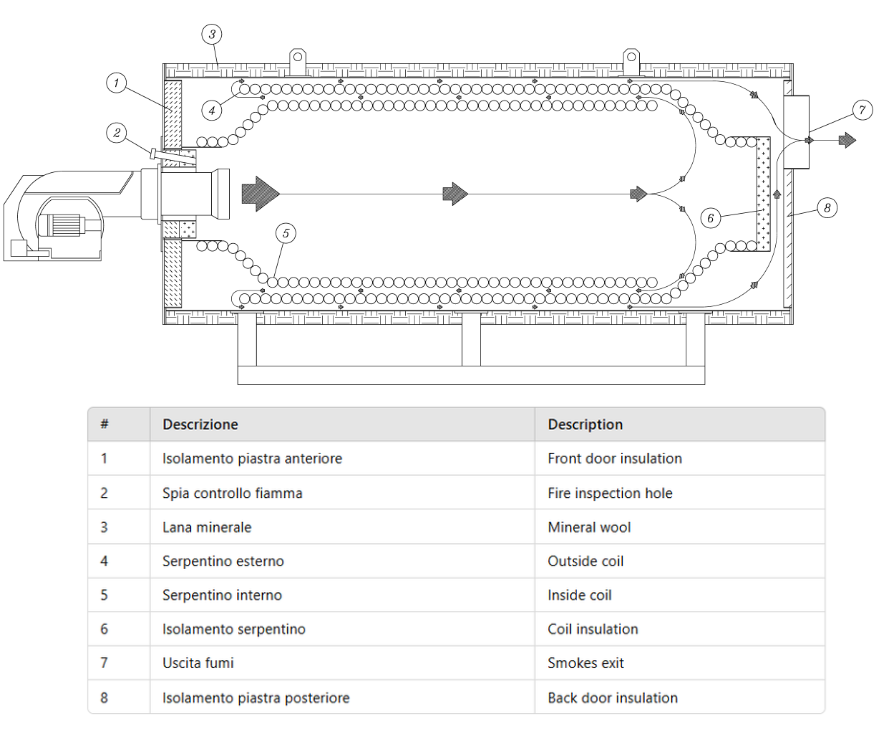

Corpo caldaia: Realizzato in conformità alla direttiva 2014/68 UE, il corpo in pressione include un fascio tubiero avvolto a spirale continua e realizzato con tubi d’acciaio certificati di alta qualità, garantendo sicurezza e durabilità.
Separazione dell’umidità: Il collettore di vapore è dotato di un sistema avanzato di separazione dell’umidità, con attacchi per valvola di sicurezza, valvola di scarico e presa vapore.
Involucro resistente: Costruito in lamiera d’acciaio rinforzata con testate robuste e ganci di sollevamento. Il corpo cilindrico assicura resistenza meccanica e durabilità, includendo anche l’attacco per il camino.
Struttura di supporto: Basamento realizzato con profilati UNP di grandi dimensioni per sostenere saldamente il generatore.
Facilità di manutenzione: Il portellone anteriore è apribile tramite cerniere e dotato di maniglie per un comodo accesso, mentre il tampone posteriore è smontabile e rivestito in cemento isolante per la massima protezione termica.
Isolamento: L’involucro è rivestito con lana di roccia minerale trapuntata da 100 mm di spessore e densità 100 kg/m³ per garantire un’eccellente coibentazione termica.
Rivestimento esterno: Il corpo caldaia è rivestito con lamierino di alluminio lucidato, per una finitura resistente e duratura.

Questo generatore della serie SW è ideale per applicazioni che richiedono vapore sicuro e immediato, con ridotte necessità di manutenzione e senza i vincoli di una conduzione abilitata.

GENERATORI DI VAPORE A CIRCOLAZIONE FORZATA – SW
(Disponibile sia in configurazione Orizzontale che Verticale)



Modello              Produzione Vapore (kg/h)          Potenza (kW)          Lunghezza L (mm)          Larghezza W (mm)          Altezza H (mm)
SW 120 120 84 1.750 1.500 1.650
SW 200 200 140 1.750 1.500 1.650
SW 300 300 209 1.750 1.500 1.650
SW 400 400 279 1.750 1.500 1.650
SW 500 500 349 1.750 1.500 1.650
SW 600 600 419 2.300 1.500 1.700
SW 800 800 558 2.300 1.500 1.700
SW 1000 1.000 698 2.300 1.500 1.750
SW 1200 1.200 837 2.300 1.500 1.750
SW 1500 1.500 1.047 3.350 1.700 2.000
SW 2000 2.000 1.396 3.350 1.700 2.000
SW 2500 2.500 1.745 3.850 1.800 2.200
SW 3000 3.000 2.093 3.850 1.800 2.200
SW 3500 3.500 2.442 4.350 1.900 2.300
SW 4000 4.000 2.791 4.350 1.900 2.300
SW 4500 4.500 3.140 4.850 2.000 2.400
SW 5000 5.000 3.489 4.850 2.000 2.400
SW 5500 5.500 3.837 5.350 2.100 2.500
SW 6000 6.000 4.186 5.350 2.100 2.500
SW 6500 6.500 4.535 5.850 2.200 2.600
SW 7000 7.000 4.884 5.850 2.200 2.600
SW 7500 7.500 5.233 6.350 2.300 2.700
SW 8000      8.000 5.581 6.350 2.300 2.700


Specifiche Generali:

  • Pressione di progetto: 11,76 bar (disponibile fino a 100 bar)
  • Efficienza senza economizzatore: 93% (±1%)
  • Efficienza con economizzatore: 96% (±1%)
